华为SSN3PSXCSA为超级交叉时钟板，支持交叉时钟板向系统中其他单板提供定时信息，实现各种业务的汇聚和调度，完成同系统内其他单板的通信和对其他单板的配置管理等功能。华为PSXCSA单板支持业务调度、时钟输入输出等功能和特性。
功能和特性
PSXCSA单板支持业务调度、时钟输入输出等功能和特性。
交叉连接单元
PSXCSA单板的交叉连接单元功能和特性如表1所示。
表1 PSXCSA单板的交叉连接单元的功能和特性|
功能和特性 |
描述 |
|---|
|
基本功能 | 交叉能力 |
|
高阶交叉能力（Gbit/s） |
|
低阶交叉能力（Gbit/s） |
|
分组交换能力（Gbit/s） |
|
接入能力 |
TDM模式（Gbit/s） |
|
分组模式（Gbit/s） |
|
业务处理 | -
提供业务的灵活调度能力，支持无阻塞的全交叉、支持组播和广播业务。
-
提供与其他单板的通信功能。
-
支持微动开关，实现交叉板平滑保护倒换。
-
支持VC-4-4c、VC-4-8c、VC-4-16c、VC-4-64c、VC-4、VC-12、VC-3和AU-3级别的SNCP保护。
-
支持VC-4、VC-12、VC-3和AU-3业务。
-
支持VC-4-4c、VC-4-8c、VC-4-16c和VC-4-64c级联业务。
-
最多支持40个线性复用段保护组。
-
最多支持12个环形复用段保护组。
-
N1PSXCS最多支持8064个SNCP保护对。
-
N2PSXCSA/N3PSXCSA最多支持8904个SNCP保护对。
-
最多支持592个SNCMP保护对。
-
最多支持512个SNCTP保护对。
|
|
保护方式 |
支持单板1+1热备份，保护方式默认为非恢复式。 |
|
维护特性 |
支持单板热插拔。 |
|
其他 |
支持交叉时钟板和设备工作温度查询和上报功能。 |
时钟单元
PSXCSA单板的时钟单元功能和特性如表2所示。
表2 PSXCSA单板的时钟单元的功能和特性|
功能和特性 |
描述 |
|---|
|
基本功能 |
提供标准的系统同步时钟。 |
|
其他功能 | -
支持对S1字节的处理以实现时钟保护倒换。
-
支持SSM信息、时钟ID的提取、插入和处理功能。
-
N2PSXCSA和N3PSXCSA支持频偏检测功能。
|
|
输入输出 |
通过AUX单板： -
支持输入/输出2路阻抗为75Ω频率为2MHz或2048kbit/s的定时信号，并提供对外部定时源的选择功能。
-
支持输入/输出2路阻抗为120Ω频率为2MHz或2048kbit/s的定时信号，并提供对外部定时源的选择功能。
|
面板
PSXCSA单板的面板上有单板指示灯和条形码等。
面板图

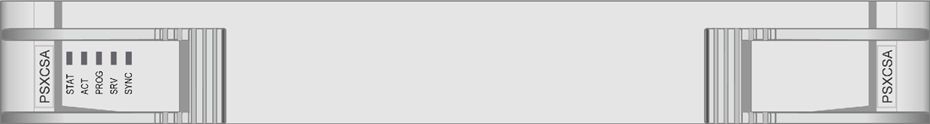

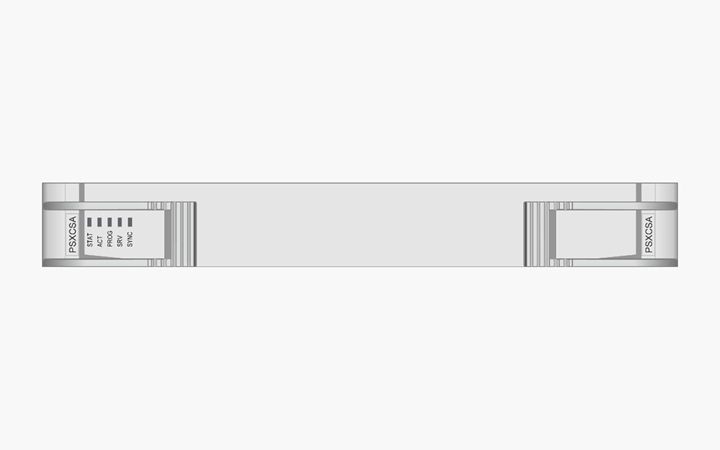

PSXCSA单板的面板图如图1所示。
图1 PSXCSA单板面板图
指示灯
-
单板硬件状态灯（STAT）—红、绿、黄三色指示灯
-
业务激活指示灯（ACT）—绿色指示灯
-
单板软件状态灯（PROG）—红、绿双色指示灯
-
业务告警指示灯（SRV）—红、绿、黄三色指示灯
-
同步时钟状态灯（SYNC）—红绿双色指示灯
指示灯的具体含义请参见单板告警指示灯说明。
接口
PSXCSA单板的面板上无接口，单板的2048kHz、2048kbit/s外时钟接口由AUX单板提供。AUX单板提供2路接口阻抗为120Ω/7Ω的BITS时钟接口，详细说明请参见“AUX”的接口说明。
技术指标
PSXCSA单板指标包含机械指标和功耗。
机械指标
N2PSXCSA单板的机械指标如下：
-
单板尺寸：40.0mm（宽）x235.2mm（深）x261.4mm（高）
-
重量：1.2kg
N3PSXCSA单板的机械指标如下：
-
单板尺寸：40.0mm（宽）x235.2mm（深）x261.4mm（高）
-
重量：1.5kg
功耗
N2PSXCSA单板在常温（25C）条件下的最大功耗为80W。
N3PSXCSA单板在常温（25C）条件下的最大功耗为80W。
