华为SSN1ETF8单板属于数据类电信号出线板，可用在OptiX OSN3500/OSN7500/OSN2500/OSN1500系列设备上，实现数据单板的100M以太网电信号输入和输出接口。

面板

ETF8单板的面板上有接口、条形码。

面板图

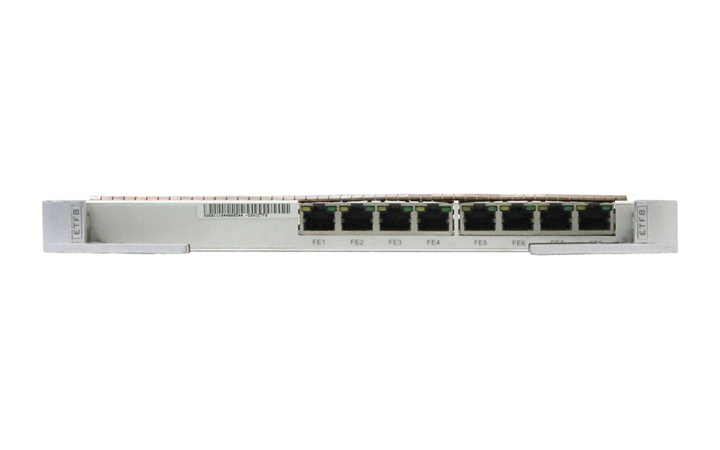

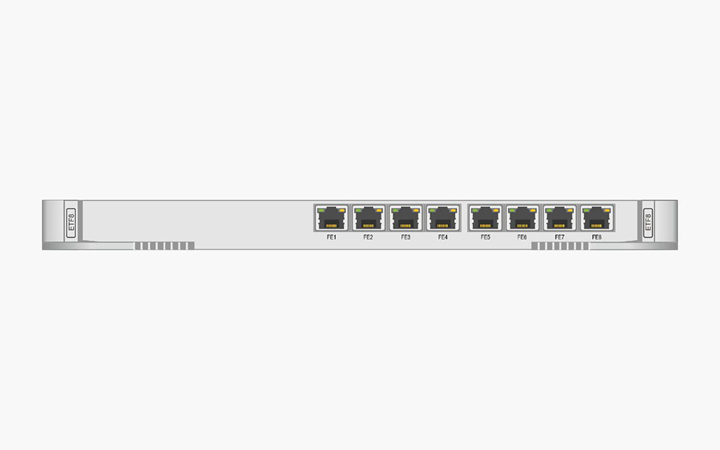

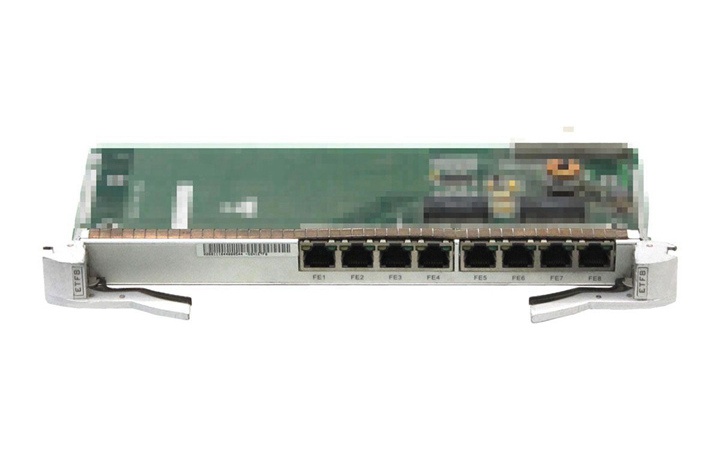

ETF8的面板图如图1所示。

图1 ETF8的面板图

接口

ETF8单板面板上共有8个电接口。

ETF8单板的接口数量和类型如表1所示。接口对应的线缆请参见直通网线和交叉网线。

表1 ETF8单板接口描述

面板接口	接口类型	用途
FE1～FE8	RJ-45	输入第1～8路以太网电信号。

ETF8板的各RJ-45连接器的引脚定义如表2所示。

表2 ETF8板的RJ-45接口定义

前视图	针脚	描述
	1	发送正极
	2	发送负极
	3	接收正极
	4	接地
	5	接地
	6	接收负极
	7	接地
	8	接地

技术指标

ETF8单板指标包含电接口指标、机械指标和功耗。

接口指标

ETF8单板的电接口指标如表3所示。

表3 接口指标

类型	描述
FE电接口	FE电接口（RJ-45/EoS）

机械指标

ETF8单板的机械指标如下：

• 单板尺寸：22.0mm（宽）×125.2mm（深）×261.4mm（高）
• 重量：0.4kg

功耗

ETF8单板在常温（25°C）条件下的最大功耗为2W。
