华为SSN4SF64光接口板属于线路单板，可用在OptiX OSN7500/OSN3500系列设备上实现1路STM-64光信号的接收和发送。通过本单板，华为SF64将接收到的光信号经O/E转换后送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。SDH线路单板可以在系统中组成环形网或链形网。
功能和特性
SF64单板支持接收和发送1路STM-64光信号、开销处理等功能和特性。
SF64单板的具体功能和特性如表1所示。
表1 SF64单板的功能和特性|
功能和特性 |
描述 |
|---|
|
基本功能 | -
接收和发送1路STM-64光信号。
-
支持FEC功能的使能和禁止。
|
|
光接口规格 | -
支持符合Ue-64.2c、Ue-64.2d、Ue-64.2e系统规格的光接口。Ue-64.2c、Ue-64.2d、Ue-64.2e的光接口为华为自定义标准。
-
支持符合ITU-T G.692建议的标准波长输出，可以直接接入DWDM设备。
-
N1SF64和N4SF64支持DWDM彩色光接口，光接口采用LC连接器。DWDM光接口支持40km传输距离。
|
|
光模块规格 | -
支持光模块信息检测和查询。
-
光接口提供激光器打开、关闭设置和激光器自动关断功能。
-
N4SF64支持XFP可插拔光模块的使用和监测，便于光模块的维护和升级。
|
|
业务处理 |
支持VC-12/VC-3/VC-4业务以及VC-4-4c、VC-4-8c、VC-4-16c、VC-4-64c级联业务。 |
|
开销处理 | -
支持STM-64信号的段开销处理。
-
支持通道开销的处理（透明传输和终结）。
-
支持对J0/J1/C2字节的设置和查询。
-
支持1路ECC通信。
|
|
告警和性能 |
提供丰富的告警和性能事件，便于设备的管理和维护。 |
|
REG规格 | -
支持REG工作模式的设置和查询。
-
在REG模式下，单板处于再生段环回模式，只处理再生段开销和FEC开销。
|
|
保护方式 | -
支持二纤复用段环保护。
-
支持四纤复用段环保护。
-
支持线性复用段保护。
-
支持SNCP保护。
-
支持SNCMP保护。
-
支持SNCTP保护。
-
支持共享光纤虚拟路径保护。
-
支持复用段共享光路保护。提供2套K字节的处理能力，1块SF64最多支持2个MSP环。
|
|
维护特性 | -
支持光口级别的内环回、外环回功能。
-
支持VC-4通道内环回、外环回功能。
-
支持软复位和硬复位，软复位不影响业务。
-
支持单板制造信息的查询功能。
-
支持FPGA在线加载功能。
-
支持单板软件的平滑升级。
-
支持一键式数据采集。
-
N4SF64支持电压性能检测与上报。
-
支持PRBS功能，请参见可获得性。
-
支持单板热插拔。
|
面板
SF64单板的面板上有单板指示灯、接口、条形码和激光安全等级标签。
面板图

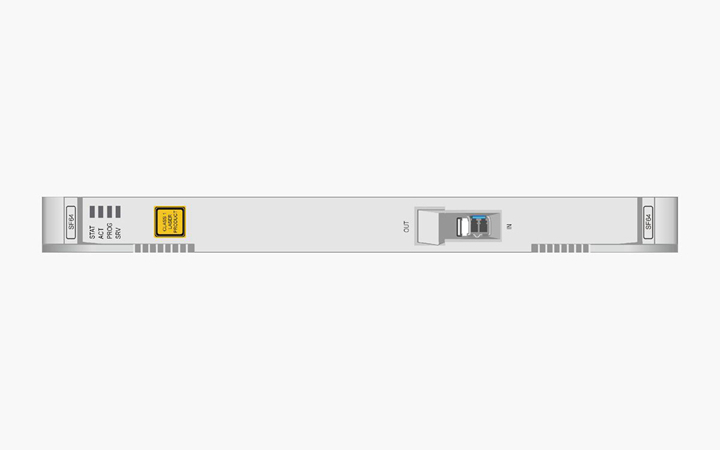

N4SF64单板面板外观图如图1所示。
图1 N4SF64单板的面板图
指示灯
单板面板上的指示灯有：
-
单板硬件状态灯（STAT）—红绿双色指示灯
-
业务激活状态灯（ACT）—绿色指示灯
-
单板软件状态灯（PROG）—红绿双色指示灯
-
业务告警指示灯（SRV）—红、绿、黄三色指示灯
单板指示灯的具体含义请参见指示灯。
接口
SF64单板的面板上共有1个光接口，各接口类型和用途如表2所示。
表2 SF64单板光接口说明|
面板接口 |
接口类型 |
用途 |
|---|
|
IN |
LC |
接收光信号 |
|
OUT |
LC |
发送光信号 |
单板特性码
单板特性码即单板条形码中位于单板名称后面的编码。SF64的单板特性码用于描述光接口的类型。
SF64的单板特性码与光接口类型之间的关系如表3所示。
表3 SF64单板特性码与光接口类型之间的关系|
单板 |
特性码 |
光接口类型 |
|---|
|
SSN1SF6400、SSN4SF6400 |
00 |
定波长光接口 |
|
SSN1SF6401、SSN4SF6401 |
01 |
Ue-64.2c、Ue-64.2d、Ue-64.2e |
技术指标
SF64单板指标包含光接口指标、激光安全等级、机械指标和功耗。
接口指标
SF64单板的光接口指标如表4所示，彩色光接口指标符合ITU-T G.692建议。
表4 接口指标|
类型 |
描述 |
|---|
|
Ue-64.2c |
Ue-64.2c双纤双向光接口 |
|
Ue-64.2d |
Ue-64.2d双纤双向光接口 |
|
Ue-64.2e |
Ue-64.2e双纤双向光接口 |
|
40km DWDM |
40km DWDM STM-64光接口（FEC） |
激光安全等级
单板激光安全等级为CLASS 1，单板光口最大输出光功率低于10dBm（10mW）。
机械指标
SF64单板的机械指标如下：
-
单板尺寸：25.4mm（宽）x235.2mm（深）x261.4mm（高）
-
N1SF64重量：1.1kg
-
N4SF64重量：1.2kg
功耗
-
N1SF64单板在常温（25C）条件下的最大功耗为33W。
-
N4SF64单板在常温（25C）条件下的最大功耗为26W。
